Zasada działania

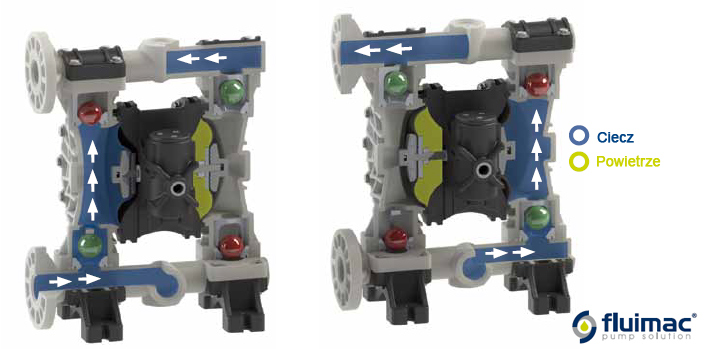

Zasada działania pompy membranowej napędzanej sprężonym powietrzem:



1- Cykl ssania cieczy:

Sprężone powietrze wypełnia prawą komorę powodując wychylenie lewej membrany w kierunku wytwarzającym ssanie, podnoszącym dolną kulę zaworu i wprowadzając ciecz do korpusu, jednocześnie druga komora dokonuje cykl tłoczenia cieczy

2– Cykl tłoczenia cieczy:

Sprężone powietrze wypełnia lewą komorę powodując podniesienie kuli górnego zaworu (zawór otwarty) i tłoczenie cieczy za pompę. W tym przypadku druga komora dokonuje cykl ssania cieczy.
