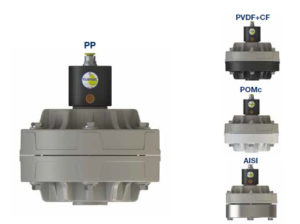

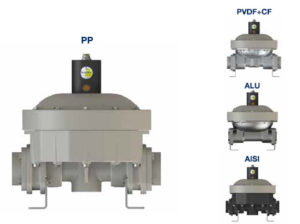

Tłumik pulsacji DAMPER do pomp membranowych
Aktywny tłumik pulsacji, zasilany sprężonym powietrzem to najskuteczniejsza droga do zmniejszenia poziomu pulsacji pompy dwumembranowej.
Rozwiązania produkowane przez FLUIMAC pracują w układzie linii zasilającej powietrza pompy pneumatycznej. Takie rozwiązanie zapewnia najbardziej efektywne tłumienie pulsacji, szkodliwej dla samej pompy i rurociągów oraz armatury towarzyszącej.
Aktywny tłumik pulsacji w swojej konstrukcji kompensuje skoki ciśnienia i zmniejsza pulsację o średnio 70-80%. Tłumiki pulsacji DAMPER działają automatycznie i nie wymagają dodatkowych czynności obsługowych.
Zastosowanie:
- płynne dozowanie cieczy
- zwiększona dokładność dozowania
- eliminacja „szczytowej” pulsacji
- dokładniejsza praca z filtrami
- zwiększenie żywotności armatury
- natrysk
- uzyskanie jednolitej powłoki
- płynne napełnianie
- eliminacja pluskania
- eliminacja uderzeń hydraulicznych (ochrona pomp i zaworów)
Zasada działania:

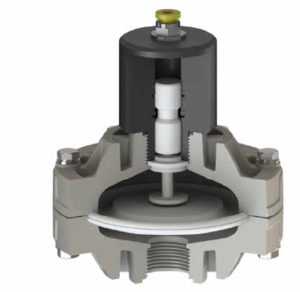

Pulsacyjny przepływ powoduje nacisk na membranę, dzięki jej elastyczności poddaje się medium, z kolei z drugiej strony powietrze z linii zasilającej powoduje „odbicie” ruchu membrany z powrotem. Całość dzieje się w sposób płynny zmniejszając pulsację.
Instalacja tłumika pulsacji:

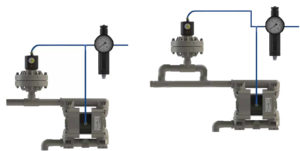

Tłumik można zamontować na instalacji tłocznej w szeregu z linią tłoczną, lub równolegle do niej – dbając o nie przewężanie rurociągu, przykład poniżej
Dane techniczne:
| DAMPER 20 | DAMPER 25 | DAMPER 40 | DAMPER 50 | |
|---|---|---|---|---|
| Przyłącza cieczy | 3/4" GW | 1" GW | 1 1/2" GW | 2" GW |
| Przyłącze powietrza | 6 mm | 8 mm | 10 mm | 12 mm |
| Ciśnienie maks. | 8 bar | 8 bar | 8 bar | 8 bar |
| Zastosowanie | P7-P18-P30 | P50-P65-P100 | P160-P250 | P500-P700-P1000 |
Wymiary tłumików pulsacji:

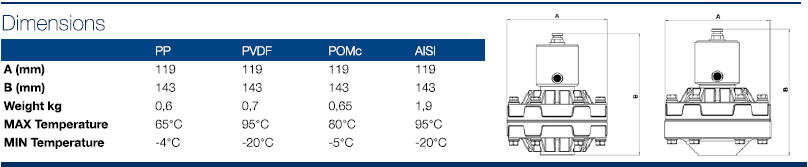

Tłumik DAMPER D020:

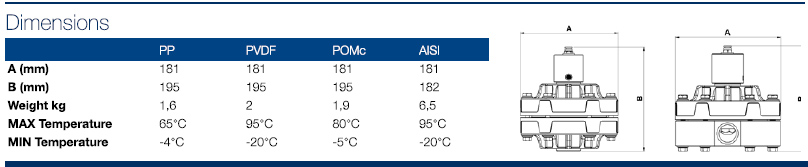

Tłumik pulsacji DAMPER D025:
Tłumik pulsacji DAMPER D040:

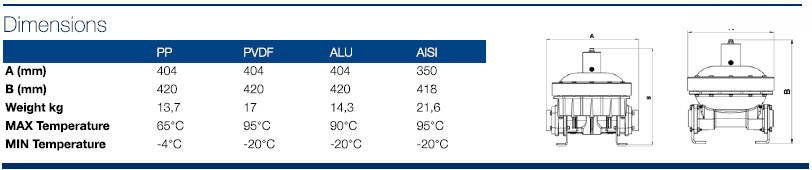

Tłumik pulsacji DAMPER D050:
